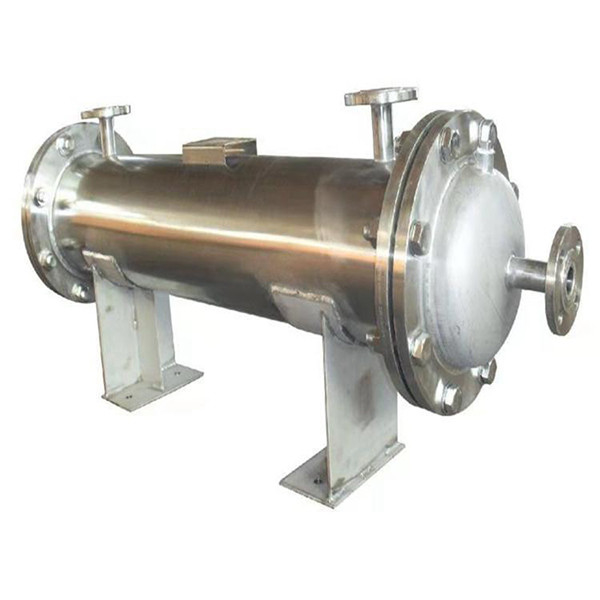

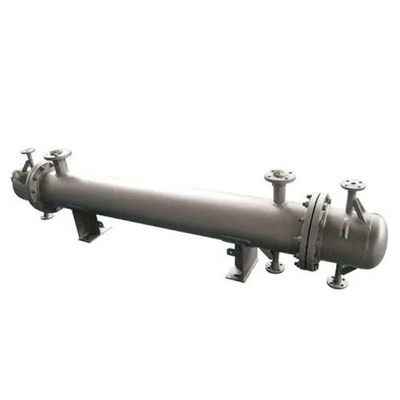

Sus304 ανοξείδωτο 2.5MPA 0.4MPA ανταλλακτών θερμότητας σωλήνων της Shell

Υψηλό Sus304 ανοξείδωτο Shell και ανταλλάκτης θερμότητας σωλήνων

Περιγραφή

Shell και ανταλλάκτης θερμότητας σωλήνων στην ανταλλαγή θερμότητας υπάρχουν δύο είδη ρευστού, μια ροή στο σωλήνα, το κτύπημα καλείται σωλήνα Κάποιος ρέει έξω από το σωλήνα και το κτύπημά του καλείται πλευρά κοχυλιών. Ο τοίχος της δέσμης σωλήνων είναι η επιφάνεια μεταφοράς θερμότητας. Προκειμένου να βελτιωθεί ο συντελεστής μεταφοράς θερμότητας του ρευστού έξω από το σωλήνα, ορισμένα εγκάρσια πιάτα διαφραγμάτων εγκαθίστανται συνήθως στο κοχύλι. Το διάφραγμα μπορεί όχι μόνο να αποτρέψει το ρευστό βραχυκύκλωμα, ρευστή ταχύτητα αύξησης, αλλά και να αναγκάσει το ρευστό για να διασχίσει τη δέσμη σωλήνων σύμφωνα με τη διευκρινισμένη πορεία για αρκετές φορές, έτσι ώστε ο βαθμός αναταραχής αυξάνεται πολύ. Το συνήθως χρησιμοποιημένο διάφραγμα έχει δύο είδη κυκλικής μορφής και η μορφή δίσκων, τα πρώτα είναι ευρύτερα χρησιμοποιημένο ρευστό στο σωλήνα που κάθε ένα μέσω της δέσμης σωλήνων καλείται σωλήνα, κάθε ένας μέσω του κοχυλιού καλείται κοχύλι. Προκειμένου να βελτιωθεί η ταχύτητα του ρευστού στο σωλήνα, τα κατάλληλα χωρίσματα μπορούν να τεθούν ως στόχος στα κεφάλια και στις δύο άκρες να διαιρέσουν όλους τους σωλήνες σε διάφορες ομάδες κατά μέσο όρο. Κατά αυτόν τον τρόπο, το ρευστό μπορεί να περάσει μέσω μόνο μέρους του σωλήνα και πίσω στη δέσμη αρκετές φορές τη φορά, αποκαλούμενου multipipe. Ομοίως, προκειμένου να βελτιωθεί το ποσοστό ροής έξω από το σωλήνα, το διαμήκες διάφραγμα μπορεί να εγκατασταθεί στο κοχύλι για να κάνει το ρευστό πέρασμα μέσω του κοχυλιού να χωρίσει κατά διαστήματα αρκετές φορές, αποκαλούμενες πέρασμα πολυ-Shell. Στον ανταλλάκτη θερμότητας σωλήνων, η θερμοκρασία του κοχυλιού και η δέσμη σωλήνων είναι διαφορετικές λόγω της διαφορετικής ρευστής θερμοκρασίας μέσα και έξω από στο σωλήνα.

Παράμετρος

Προφυλάξεις

Η υδραυλική δοκιμή του ανταλλάκτη θερμότητας κοχυλιών και σωλήνων είναι εξοπλισμένη με έναν λιμένα εξάτμισης. Κατά τη διάρκεια της δοκιμής, τον ανταλλάκτη θερμότητας πρέπει να γεμίσουν με το υγρό, και το εσωτερικό αέριο πρέπει να απαλλαχθεί. Η επιφάνεια του ανταλλάκτη θερμότητας πρέπει να κρατηθεί ξηρά. Όταν η θερμοκρασία τοίχων ανταλλακτών θερμότητας είναι στενή στην υγρή θερμοκρασία, η πίεση μπορεί να αυξηθεί αργά στην πίεση σχεδίου. Επιβεβαιώθηκε ότι δεν υπήρξε καμία διαρροή αφότου διατηρήθηκε η πίεση στη διευκρινισμένη πίεση δοκιμής, ενώ η πίεση ελέγχθηκε για τα 30 λεπτά και έπειτα 80% της θερμότητας η πίεση δοκιμής ανταλλακτών ήταν ανεπαρκής. Κατά τη διάρκεια της επιθεώρησης, η πίεση πρέπει να εγγυηθεί. Κρατώντας το ο ίδιος τρόπος, συνεχής πίεση δεν πρέπει να χρησιμοποιηθεί για να διατηρήσει την ίδια πίεση δοκιμής. Τα στερεώνοντας μπουλόνια δεν πρέπει να συμπιεστούν με την πίεση.
