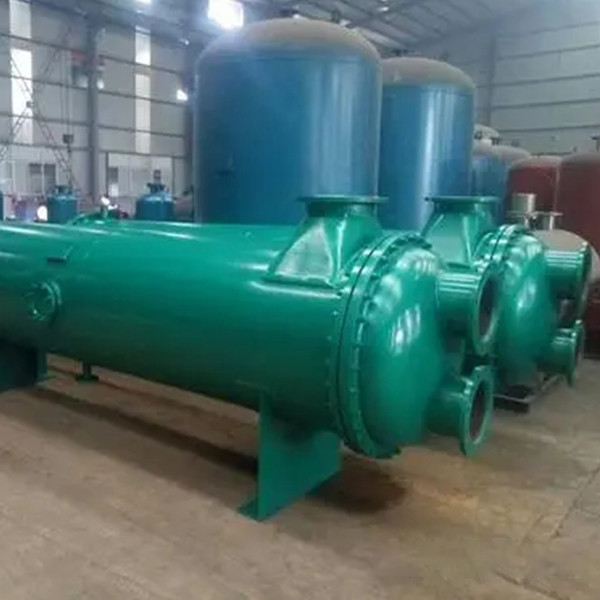

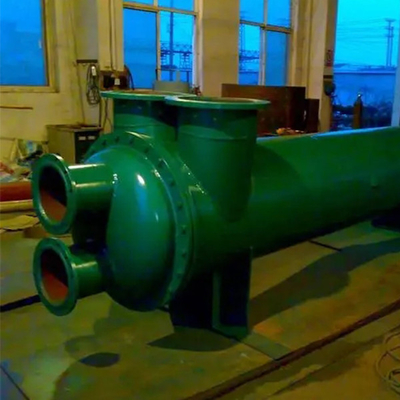

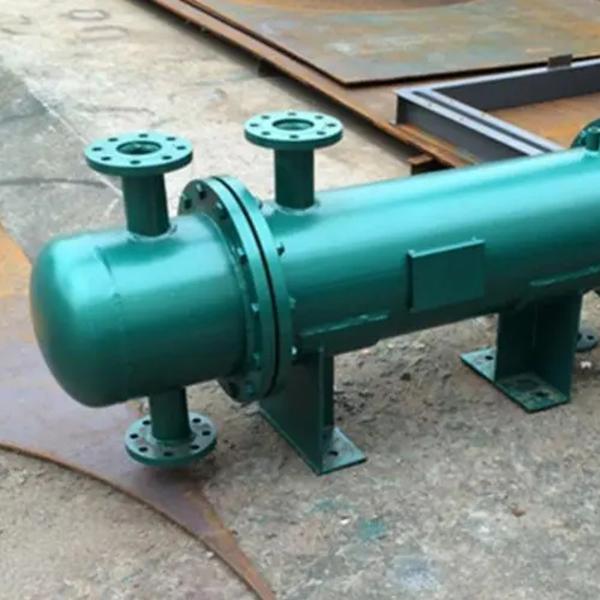

200C δροσισμένος νερό συμπυκνωτής ανταλλακτών θερμότητας σωλήνων της Shell 0.6MPA 600mm

Εύχρηστος Εναλλάκτης Θερμότητας Shell And Tube Tubular Heat Exchanger

Περιγραφή

Ο εναλλάκτης θερμότητας shell and tube, γνωστός και ως σωληνωτός εναλλάκτης θερμότητας, είναι κλειστός στο κέλυφος του τοιχώματος της δέσμης σωλήνων ως η επιφάνεια μεταφοράς θερμότητας του εναλλάκτη θερμότητας τοιχώματος. Αυτή η δομή εναλλάκτη θερμότητας είναι απλή, αξιόπιστη και ασφαλής στη λειτουργία, όλα τα είδη δομικών υλικών είναι κυρίως μέταλλο, μπορεί να χρησιμοποιηθεί σε περιβάλλον υψηλής θερμοκρασίας και υψηλής πίεσης.

Παράμετρος

Κύρια χαρακτηριστικά:

1. Μπορεί να βελτιώσει το αποτέλεσμα ανταλλαγής θερμότητας και να μειώσει την απώλεια πίεσης.

2. Ο σωλήνας ανταλλαγής θερμότητας του εναλλάκτη θερμότητας shell and tube υιοθετεί χάλκινο σωλήνα με μεγάλη επιφάνεια ανταλλαγής θερμότητας και μικρό όγκο προϊόντος.

3. Υιοθετήστε προηγμένη τεχνολογία αρμού διαστολής, η συνολική ποιότητα θερμοκρασίας είναι αξιόπιστη και βολική συντήρηση, κατάλληλη για όλα τα είδη μηχανημάτων υδραυλικής μετάδοσης.

4. Τέλεια σειρά προϊόντων, πλήρες μέγεθος και προδιαγραφές, για να επιλέξουν οι πελάτες.

Αρχή λειτουργίας

Ο εναλλάκτης θερμότητας shell and tube αποτελείται κυρίως από κεφαλή, κέλυφος, δέσμη σωλήνων, σύνδεση φλάντζας και άλλα εξαρτήματα. Ένα είδος ρευστού εργασίας εισέρχεται στον σωλήνα μεταφοράς θερμότητας μέσω του ακροφυσίου εισόδου στο άκρο της κεφαλής και η διαδικασία του μπορεί να πραγματοποιήσει δομές μονής διέλευσης, διπλής διέλευσης και τετραπλής διέλευσης σύμφωνα με τις απαιτήσεις της διαδικασίας. το άλλο είδος ρευστού εργασίας εισέρχεται στο κέλυφος μέσω του σωλήνα εισόδου στο ένα άκρο του κελύφους. Και κατανέμεται ομοιόμορφα έξω από τον σωλήνα μεταφοράς θερμότητας, η κατάσταση ροής του μπορεί να ρυθμιστεί στη δέσμη σωλήνων με διαφορετικούς τύπους και αριθμούς διαφραγμάτων σύμφωνα με τις απαιτήσεις της διαδικασίας. Ως στοιχείο μεταφοράς θερμότητας - σωλήνας ανταλλαγής θερμότητας, μπορούν να χρησιμοποιηθούν ορειχάλκινοι σωλήνες, χάλκινοι σωλήνες με πτερύγια και χαλύβδινοι σωλήνες σύμφωνα με τις απαιτήσεις της διαδικασίας, έτσι ώστε να διασφαλιστεί ότι τα ρευστά εργασίας με διαφορετικές φυσικές ιδιότητες και διαφορετικές θερμοκρασίες μπορούν να επιτύχουν ανταλλαγή θερμότητας στον εναλλάκτη θερμότητας για την επίτευξη ψύξης ή θέρμανσης.
