Λεπτομέρειες:
|
Έκθεση δοκιμής μηχανημάτων:: | Μη διαθέσιμος | Δομή:: | Ανταλλάκτης θερμότητας σωλήνων, σπείρα στο κοχύλι |
---|---|---|---|
Διάσταση (L*W*H):: | Πολλαπλές επιλογές | Λειτουργώντας σειρά θερμοκρασίας:: | -50~150℃ |
σπείρα: | Διπλοτειχισμένος?????????? σωλήνας χαλκού | Συσκευασία: | παλέτα, κλουβί, περιπτώσεις κοντραπλακέ |
Τηλεοπτική εξερχόμενος-επιθεώρηση:: | Μη διαθέσιμος | Εξουσιοδότηση των τμημάτων πυρήνων:: | Μη διαθέσιμος |
Υψηλό φως: | διπλός συμπυκνωτής σωλήνων 150 βαθμού,11.6kw διπλός συμπυκνωτής σωλήνων,Πιό ψυχρός ανταλλάκτης θερμότητας του ISO |

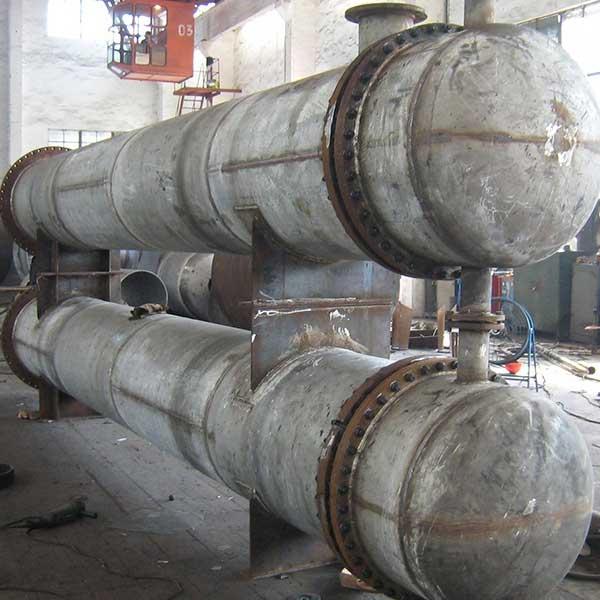

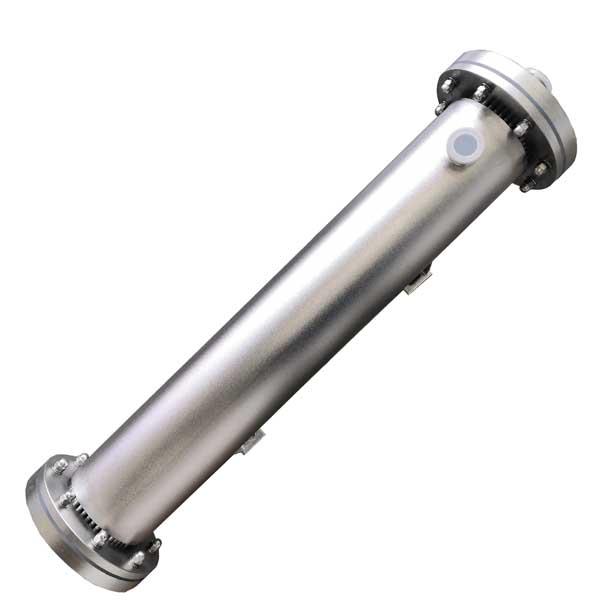

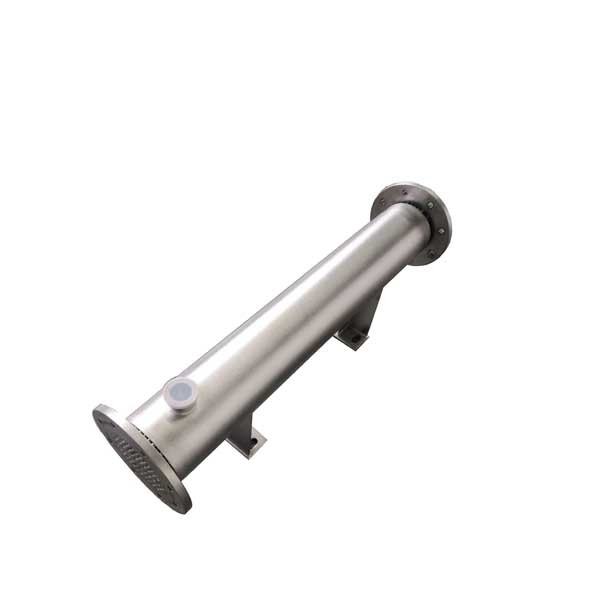

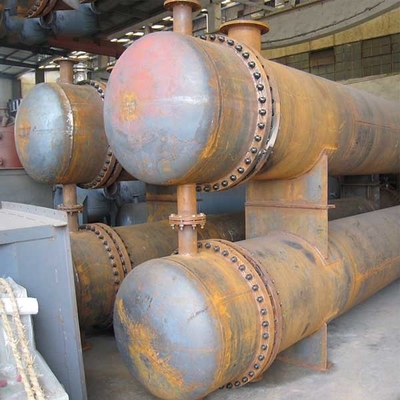

Αξιόπιστος και ασφαλής διπλός ανταλλάκτης θερμότητας φύλλων σωλήνων υψηλής αποδοτικότητας
Περιγραφή
Ο διπλός ανταλλάκτης θερμότητας φύλλων σωλήνων είναι κυρίως κατάλληλος για τις θέσεις όπου η μικτή χρήση των δευτερευόντων μέσων πλευράς και σωλήνων κοχυλιών είναι αυστηρά απαγορευμένη. Υπάρχει επίσης μια πεποίθηση ότι ο διπλός ανταλλάκτης θερμότητας φύλλων σωλήνων μπορεί να χρησιμοποιηθεί στις περιπτώσεις όπου η μέση διαφορά πίεσης μεταξύ του σωλήνα και της πλευράς κοχυλιών είναι μεγάλη, και ένα μέσο σχεδιάζεται για να προστεθεί στην κοιλότητα μεταξύ των εσωτερικών και εξωτερικών φύλλων σωλήνων για να μειώσει τη μέση πίεση μεταξύ των πλευρών σωλήνων και κοχυλιών. διαφορική πίεση. Αυτή τη στιγμή, ο διπλός ανταλλάκτης θερμότητας φύλλων σωλήνων έχει τα προφανή πλεονεκτήματα στην παρεμπόδιση της διαγώνιας ροής του μέσου στην πλευρά σωλήνων και κοχυλιών.
Παράμετρος
Πρότυπο | Ικανότητα | Ροή του νερού | Διαστάσεις Extemal και εγκατάστασης | Φρέον έξω | Φρέον μέσα | Νερό In/Out | N.W |
KW | μ ³ /h | Επειδή Γ Δ Ε Φ Γ Χ Ρ Λ | Α1 | a2 | a3 | Κλ | |
5.0DKG | 11.6 | 2.0 | 660 170 90 500 130 400 60 200 35 35 | 22 | 19 | 50 | 29 |
8.0DKG | 18.6 | 3.2 | 950 170 90 790 190 600 60 200 35 35 | 28 | 19 | 50 | 36 |
10DKG | 23.2 | 4.0 | 1180 170 90 1020 350 600 60 200 35 35 | 28 | 19 | 50 | 40 |
12DKG | 27.9 | 4.8 | 900 200 90 740 160 600 60 200 40 40 | 28 | 22 | 50 | 48 |
15DKG | 35.0 | 6.0 | 1110 200 100 940 150 800 60 200 40 40 | 28 | 22 | 63 | 54 |
20DKG | 46.5 | 8.0 | 1420 200 100 1250 370 800 60 200 43 43 | 38 | 22 | 63 | 64 |
25DKG | 58.1 | 10.0 | 1460 225 100 1290 250 1000 60 260 200 43 43 | 38 | 28 | 63 | 78 |
30DKG | 69.7 | 12.0 | 1360 250 100 1190 200 1000 60 260 53 53 | 38 | 28 | 63 | 95 |
40DKG | 93.0 | 16.0 | 1720 250 110 1540 300 1200 60 260 5353 | 54 | 28 | 75 | 115 |
50DKG | 116.3 | 20.0 | 2120 250 110 1940 500 1200 60 260 53 53 | 54 | 28 | 75 | 136 |
60DKG | 139.5 | 24.0 | 2030 280 110 1850 500 1200 60 260 65 60 | 76 | 38 | 75 | 168 |
70DKG | 162.8 | 28.0 | 2340 280 120 2150 500 1500 60 260 65 60 | 76 | 38 | 90 | 188 |
80DKG | 186.0 | 32.0 | 2100 315 120 1910 350 1500 60 300 70 70 | 76 | 38 | 90 | 222 |
90DKG | 209.3 | 36.0 | 2300 315 120 2110 500 1500 60 300 70 70 | 89 | 38 | 90 | 242 |
100DKG | 232.6 | 40.0 | 2530 315 120 2340 650 1500 60 300 70 70 | 89 | 38 | 90 | 262 |
Σύγκριση του διπλού ανταλλάκτη θερμότητας φύλλων σωλήνων και του ενιαίου ανταλλάκτη θερμότητας φύλλων σωλήνων
Ο πιό κοινής χρήσης των ενιαίων ανταλλακτών θερμότητας φύλλων σωλήνων είναι ότι εκτός από τη σφράγιση και τη διαρροή των μπουλονιών στολισμάτων και των ενώσεων φλαντζών, υπάρχουν επίσης διαρροές σωλήνων και ενώνοντας στενά ρωγμές στο φύλλο σωλήνων. Η μεγαλύτερη μέρος της διαρροής του ακροφυσίου στο πιάτο σωλήνων του ενιαίου ανταλλάκτη θερμότητας φύλλων σωλήνων είναι στη συγκόλληση που λαμβάνει το τόξο, και το αέριο δεν απελευθερώνεται καθαρά και υπάρχουν φουσκάλες κατά τη διάρκεια της συγκόλλησης που λαμβάνει το τόξο. Ο διπλός ανταλλάκτης θερμότητας φύλλων σωλήνων έχει τα εσωτερικά και εξωτερικά διπλά φύλλα σωλήνων. Εάν το εσωτερικό στόμιο φύλλων σωλήνων διαρρέει, το εξωτερικό φύλλο σωλήνων προστατεύεται επίσης. Έξω από την κοιλότητα που διαμορφώνεται μεταξύ των πιάτων, δεν υπάρχει κανένα μέσο ή μέσο στην κοιλότητα, και η πίεση είναι μικρή και ο όρος πίεσης είναι καλύτερος από αυτός του ανταλλάκτη θερμότητας πιάτων ενιαίος-σωλήνων. Επιπλέον, η δοκιμή πίεσης του ανταλλάκτη θερμότητας πιάτων διπλός-σωλήνων πρέπει να πραγματοποιηθεί μέσω των δύο εσωτερικών σωλήνων της πλευράς σωλήνων. Η κοιλότητα μεταξύ των εσωτερικών και εξωτερικών φύλλων σωλήνων και στις δύο πλευρές της πλευράς κοχυλιών μεταξύ των πιάτων) η δοκιμή πίεσης του ενιαίου ανταλλάκτη θερμότητας φύλλων σωλήνων πρέπει να πιεστεί 2~3 φορές (πλευρά κοχυλιών σωλήνων δευτερεύουσα ή δευτερεύον δευτερεύον μικρό επιπλέον κεφάλι κοχυλιών σωλήνων).
