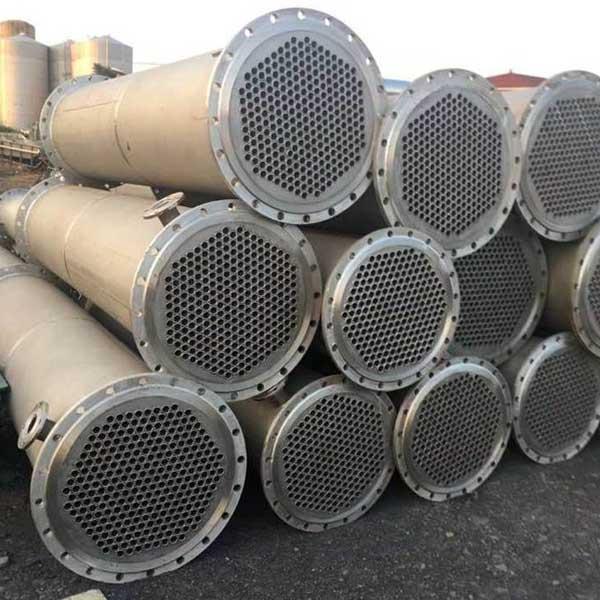

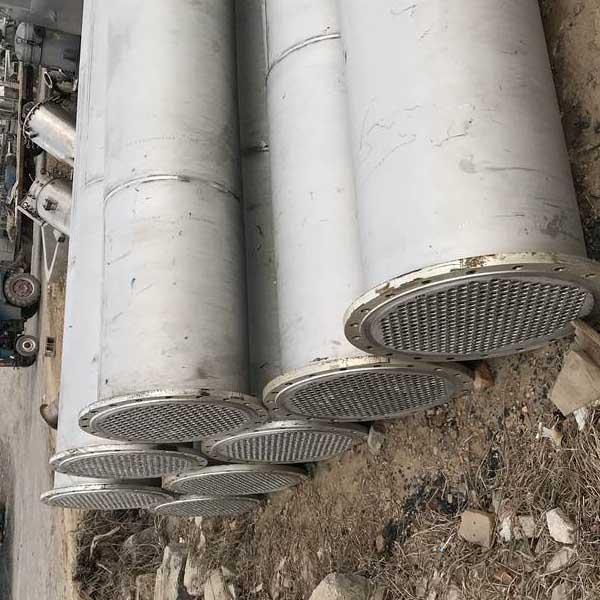

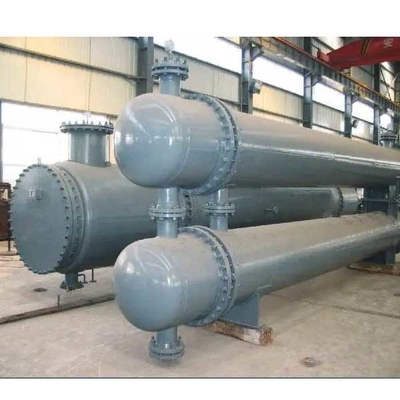

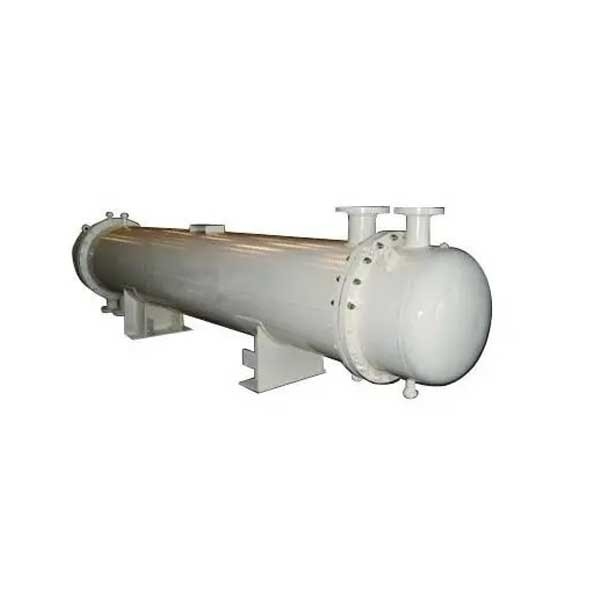

Διπλός ανταλλάκτης θερμότητας σωλήνας-φύλλων ανοξείδωτου
Περιγραφή
Ένας ανταλλάκτης θερμότητας διπλός-σωλήνων είναι μια συσκευή που μεταφέρει μέρος της θερμότητας του καυτού ρευστού στο κρύο ρευστό, επίσης γνωστής ως ανταλλάκτης θερμότητας. Καταλαμβάνει μια σημαντική θέση στη χημική ουσία, το πετρέλαιο, τη δύναμη, τα τρόφιμα και πολλές άλλες βιομηχανικές παραγωγές. Στη χημική παραγωγή, οι ανταλλάκτες θερμότητας μπορούν να χρησιμοποιηθούν ως θερμάστρες, δοχεία ψύξης, συμπυκνωτές, εξατμιστήρες και reboilers, κ.λπ., και χρησιμοποιούνται ευρέως.
Παράμετρος
| Πρότυπο: |
VT40 |
Βάθος των undulars (χιλ.): |
3.9 |
| Ισοδύναμη διάμετρος (χιλ.): |
7.8 |
Γωνία της διαμέτρου τρυπών (χιλ.): |
φ115 |
| Κεντρική απόσταση τρυπών γωνίας (χιλ.): |
1227*257 |
Διαστάσεις (χιλ.): |
1400*425 |
| Περιοχή καπλαμάδων (㎡): |
0,46 |
Καταστολή του πάχους (χιλ.): |
0.5-0.6 |
| Υλικό πιάτων: |
304 |
0,5 |
0,6 |
| |
316L |
0,5 |
0,6 |
| Βάρος πινάκων: |
304 |
2.4 |
2.9 |
| |
316L |
2.5 |
2.9 |
Δομικά χαρακτηριστικά γνωρίσματα
1. Η πλήρης εκκένωση είναι το βασικό σχέδιο του διπλού ανταλλάκτη θερμότητας φύλλων σωλήνων για να αποφύγει το υπόλοιπο φαρμακευτικό νερό
2. Εξασφαλίστε ότι το υλικό στη μονάδα λούμεν εκκενώνεται πλήρως και δεν έχει κανένα υπόλειμμα, το οποίο μπορεί αποτελεσματικά να μειώσει και να αποτρέψει τη στατική αναπαραγωγή των αποικιών και τον κίνδυνο μικροβιακής μόλυνσης
3. Για τις μονάδες λούμεν διπλός-ροής, είναι απαραίτητο να θεωρήσει τη μικτή ροή που προκαλείται από τη σύνδεση εκκένωσης μεταξύ των μονάδων λούμεν μέσα σε μια περιορισμένη σειρά
4. Συνδυασμένο με την επιτόπια μέθοδο εγκαταστάσεων, μπορεί να είναι κάθετο ή οριζόντιο (κλίση 5 ‰)
δοκιμή πίεσης
(1) μετά από την επέκταση δύναμης του εσωτερικού φύλλου σωλήνων και του σωλήνα ανταλλαγής θερμότητας, η δοκιμή πίεσης νερού πραγματοποιείται από την πλευρά κοχυλιών. Αφότου είναι κατάλληλη η δοκιμή πίεσης νερού, η δοκιμή συμπίεσης αέρα πραγματοποιείται. Μετά από να περάσουν την επιθεώρηση, η σύνδεση και η συνέλευση του εξωτερικού φύλλου σωλήνων και του σωλήνα ανταλλαγής θερμότητας θα πραγματοποιηθούν.
(2) αφότου συγκεντρώνεται η συγκόλληση δύναμης (συγκόλληση τόξων αργού) + σύνδεση επέκτασης του εξωτερικού φύλλου σωλήνων και του σωλήνα ανταλλαγής θερμότητας, η ενωμένη στενά ένωση υποβάλλεται στη δοκιμή διείσδυσης μετά από τη συγκόλληση.
(3) η δοκιμή πίεσης νερού πραγματοποιείται στην υγρή διαδικασία συσσώρευσης. Αφότου είναι κατάλληλη η δοκιμή, η δοκιμή συμπίεσης αέρα πραγματοποιείται.
(4) η δοκιμή διαρροής αμμωνίας πραγματοποιείται από την πλευρά κοχυλιών, και η δοκιμή διαρροής αμμωνίας πραγματοποιείται στο λιμένα απαλλαγής της υγρής πλευράς συσσώρευσης για να ελέγξει την ένωση σύνδεσης μεταξύ του εξωτερικού φύλλου σωλήνων και του σωλήνα ανταλλαγής θερμότητας.
(5) αφότου ολοκληρώνεται η συνέλευση του κιβωτίου σωλήνων, η δοκιμή πίεσης και πίεσης νερού πραγματοποιείται από την πλευρά σωλήνων.
