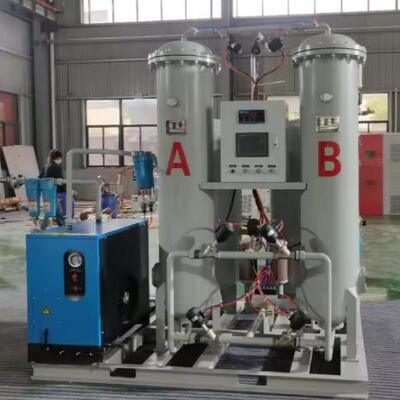

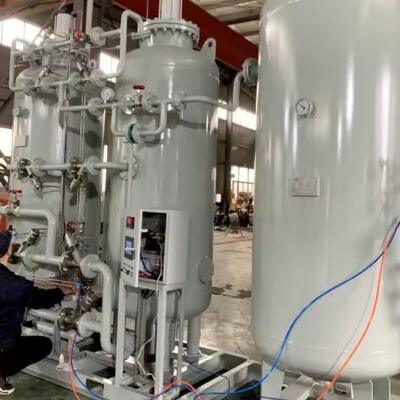

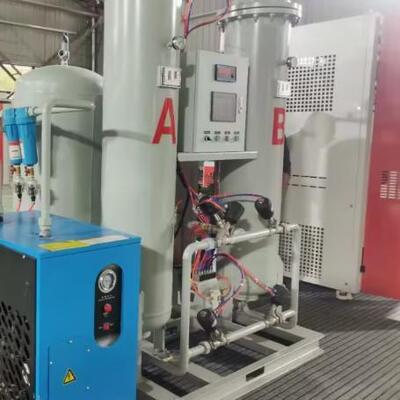

120 Nm³/h Γεννήτρια οξυγόνου VPSA 94% καθαρότητας για τη χημική βιομηχανία άνθρακα
Η χημική βιομηχανία άνθρακα, που περιλαμβάνει διαδικασίες όπως η αεριοποίηση άνθρακα, η σύνθεση μεθανόλης και ο άνθρακας σε ολεφίνες, απαιτεί σταθερή παροχή οξυγόνου μεγάλου όγκου για να διασφαλιστεί η αποτελεσματικότητα της αντίδρασης, η μείωση της κατανάλωσης ενέργειας και ο έλεγχος των εκπομπών ρύπων. ΟΓεννήτρια οξυγόνου VPSA(Vacuum Pressure Swing Adsorption Oxygen Generator) είναι μια παραλλαγή υψηλής απόδοσης τουμονάδες οξυγόνου προσρόφησης ταλάντευσης πίεσης. ΛειτουργίαΤεχνολογία PSA για παραγωγή οξυγόνου, χρησιμοποιεί μοριακά κόσκινα υψηλής απόδοσης για να διαχωρίζει φυσικά το οξυγόνο από τον αέρα του περιβάλλοντος, παρέχοντας 94% καθαρό οξυγόνο χωρίς χημικά αντιδραστήρια.
Ως τυπικόΕγκατάσταση οξυγόνου με βάση το PSA, ενσωματώνει τα βασικά πλεονεκτήματα της τεχνολογίας PSA ενώ βελτιστοποιεί την απόδοση αναγέννησης μέσω συστημάτων κενού. Σε σύγκριση με την παραδοσιακή κρυογονική παραγωγή οξυγόνου, διαθέτει ταχύτερη εκκίνηση, πιο ευέλικτη ρύθμιση φορτίου και χαμηλότερη κατανάλωση ενέργειας. Σε σύγκριση με τα συμβατικάΓεννήτριες οξυγόνου PSA, προσφέρει μεγαλύτερη απόδοση και ισχυρότερη προσαρμοστικότητα στις συνθήκες εργασίας υψηλής σκόνης και υψηλής διάβρωσης των χημικών εργοστασίων άνθρακα.
Αυτό το μοντέλο 120 Nm³/h, προσαρμοσμένο για χημικές διεργασίες άνθρακα, εξασφαλίζει συνεχή λειτουργία, αντοχή στη διάβρωση και προστασία από εκρήξεις, καθιστώντας το βασικό εξοπλισμό υποστήριξης για μεσαίας κλίμακας επιχειρήσεις χημικών άνθρακα (ετήσια παραγωγή 500.000-1 εκατομμύριο τόνους μεθανόλης).
Βασικές Παράμετροι
| Μοντέλο |
Δεξαμενή αποθήκευσης οξυγόνου |
Εξωτερικές διαστάσεις (m) |
Συνολικό Βάρος |
Ισχύς (KW) |
| PSA-1 | OG20 | 6,1×1,5×2,4 | 1600 | 5.5 |
| PSA-2 | OG20 | 6,1×1,5×2,4 | 1800 | 5.5 |
| PSA-3 | OG20 | 6,2×1,5×2,4 | 2100 | 5.5 |
| PSA-4 | OG30 | 6,3×1,7×2,6 | 2300 | 7.7 |
| PSA-5 | OG30 | 6,4×1,7×2,6 | 2500 | 7.7 |
| PSA-6 | OG50 | 6,5×1,7×3,2 | 3000 | 11.7 |
| PSA-7 | OG50 | 6,7×1,7×3,2 | 3500 | 11.9 |
| PSA-8 | OG50 | 6,7×1,7×3,2 | 3700 | 11.9 |
| PSA-9 | OG50 | 10,5×1,75×3,2 | 3800 | 16 |
| PSA-10 | OG50 | 10,5×1,75×3,2 | 3850 | 16 |
| PSA-11 | OG50 | 10,5×1,75×3,2 | 3900 | 16 |
| PSA-12 | QGF0 | 10,5×1,75×3,2 | 3950 | 16.5 |
| PSA-13 | CG50 | 11×1,75×3,2 | 4000 | 20 |
| PSA-14 | 0G50 | 11×1,75×3,2 | 4100 | 20 |
| PSA-15 | OG50 | 11×1,75×3,2 | 4150 | 23.5 |
| PSA-16 | OG50 | 11,5×1,75×3,2 | 4200 | 23.5 |
| PSA-17 | OG50 | 11,5×1,75×3,2 | 4300 | 23.5 |
| PSA-18 | OG50 | 12×1,75×3,2 | 4500 | 31.5 |
| PSA-19 | OG50 | 11,5×1,75×3,2 | 4600 | 31.5 |
| PSA-20 | OG50 | 11,5×1,75×3,2 | 4650 | 31.5 |
| PSA-21 | OG50 | 11,5×1,75×3,2 | 4900 | 31.5 |
| PSA-22 | OG50 | 12,5×1,75×3,2 | 5000 | 31.5 |
| PSA-23 | OG60 | 12,8×1,75×3,25 | 5200 | 31.5 |
| PSA-24 | OG60 | 12,9×1,75×3,25 | 5300 | 32.5 |
| PSA-25 | OG60 | 12,9×1,75×3,25 | 5350 | 32.5 |
| PSA-26 | OG60 | 13×1,75×3,25 | 5400 | 32.5 |
| PSA-27 | OG60 | 13,8×1,75×3,25 | 5450 | 39,5 |
| PSA-28 | OG60 | 13,8×1,75×3,25 | 5500 | 39,5 |
| PSA-29 | OG60 | 13,85×1,9×3,25 | 5550 | 39.7 |
| PSA-30 | OG60 | 14,5×1,9×3,25 | 5800 | 39.7 |
| PSA-31 | OG60 | 14,5×1,9×3,25 | 5850 | 39.7 |
| PSA-32 | OG60 | 14,5×1,9×3,25 | 5800 | 39.7 |
| PSA-33 | OG60 | 15×1,9×3,25 | 5950 | 47.7 |
| PSA-34 | 0060 | 15×1,9×3,25 | 6000 | 47.7 |
| PSA-35 | OG60 | 15×1,9×3,25 | 6050 | 47.7 |
| PSA-36 | OG60 | 15,5×1,9×3,25 | 6300 | 48 |
| PSA-37 | OG60 | 15,5×1,9×3,25 | 6350 | 48 |
| PSA-38 | OG60 | 15,5×1,9×3,25 | 6400 | 48 |
| PSA-39 | OG60 | 15,5×1,9×3,25 | 6450 | 48 |
| PSA-40 | OG60 | 15,5×1,9×3,25 | 6500 | 58 |
| PSA-41 | OG100 | 15,5×2,3×3,35 | 7700 | 58 |
| PSA-42 | OG100 | 15,5×2,3×3,35 | 7750 | 58 |
| PSA-43 | OG100 | 15,5×2,3×3,35 | 7800 | 58 |
| PSA-44 | OG100 | 15,5×2,3×3,35 | 7850 | 58 |
| PSA-45 | OG100 | 15,5×2,3×3,35 | 7850 | 58 |
| PSA-46 | OG100 | 15,5×2,3×3,35 | 7900 | 59 |
| PSA-47 | OG100 | 15,5×2,3×3,35 | 7900 | 59 |
| PSA-48 | OG100 | 15,5×2,3×3,35 | 8050 | 59 |
| PSA-49 | OG100 | 15,5×2,3×3,35 | 8200 | 79 |
| PSA-50 | OG100 | 15,5×2,3×3,35 | 8250 | 79 |
Γιατί η γεννήτρια οξυγόνου VPSA γίνεται βασικός εξοπλισμός για την παροχή χημικού οξυγόνου άνθρακα
Οι χημικές διεργασίες άνθρακα έχουν τρεις βασικές απαιτήσεις για την παροχή οξυγόνου: μεγάλη συνεχή απόδοση, σταθερή καθαρότητα και ισχυρή περιβαλλοντική προσαρμοστικότητα—όλα ικανοποιούνται τέλεια απόΓεννήτριες οξυγόνου VPSA:
- Αύξηση απόδοσης για αεριοποίηση άνθρακα:Η παραδοσιακή αεριοποίηση με αέρα έχει χαμηλό ποσοστό μετατροπής άνθρακα (≤85%) λόγω του 79% του αζώτου στον αέρα. Το 94% καθαρό οξυγόνο μειώνει την περιεκτικότητα σε άζωτο, αυξάνοντας το ποσοστό μετατροπής άνθρακα σε ≥98% (π.χ. μια μονάδα μεθανόλης 500.000 τόνων/έτος εξοικονομεί 120.000 τόνους άνθρακα ετησίως).
- Σταθερότητα έναντι υγρού οξυγόνου:Η παροχή υγρού οξυγόνου βασίζεται στη μεταφορά μεγάλων αποστάσεων και σε μεγάλες δεξαμενές αποθήκευσης, με την παροχή να διακόπτεται εύκολα από ακραία καιρικά φαινόμενα ή προβλήματα εφοδιαστικής. Η γεννήτρια VPSA παράγει οξυγόνο επί τόπου 24 ώρες το 24ωρο, 7 ημέρες την εβδομάδα, με δεξαμενή ρυθμιστή 5 Nm³ που εξασφαλίζει σταθερή παροχή κατά τις διακυμάνσεις του φορτίου των κλιβάνων αεριοποίησης.
- Προσαρμοστικότητα έναντι γεννητριών οξυγόνου PSA: Γεννήτριες οξυγόνου PSA(προσρόφηση αιώρησης πίεσης) έχουν υψηλότερη κατανάλωση ενέργειας (≥0,9kWh/Nm3 O2) και μικρότερη απόδοση (≤60Nm3/h), καθιστώντας τα ακατάλληλα για μεγάλες χημικές μονάδες άνθρακα. Η τεχνολογία αναγέννησης κενού του μοντέλου VPSA μειώνει τη χρήση ενέργειας κατά 30% και ικανοποιεί τις απαιτήσεις εξόδου 120 Nm³/h.
Εγκαταστάσεις οξυγόνου με βάση PSA έναντι άλλων μεθόδων παροχής οξυγόνου: Σύγκριση χημικής εφαρμογής άνθρακα
Ως τυπικόΕγκατάσταση οξυγόνου με βάση το PSA, η γεννήτρια VPSA υπερέχει άλλων μεθόδων παροχής οξυγόνου σε σενάρια χημικών άνθρακα:
| Μέθοδος Παροχής Οξυγόνου |
Κλίμακα εξόδου |
Κατανάλωση ενέργειας (kWh/Nm³ O2) |
Αρχική Επένδυση |
Ετήσιο Λειτουργικό Κόστος |
Χημική προσαρμοστικότητα άνθρακα |
| Γεννήτρια οξυγόνου VPSA |
90-130 Nm³/h |
≤0,625 |
Υψηλό ($45k-$60k) |
Χαμηλό (76,5 χιλιάδες $) |
Εξαιρετικό (συνεχές, ανθεκτικό στη διάβρωση) |
| Γεννήτρια οξυγόνου PSA |
≤60 Nm³/h |
≥0,9 |
Μεσαία (25.000 $-35.000 $) |
Μεσαίο (110 χιλιάδες $) |
Κακή (μικρή απόδοση, υψηλή χρήση ενέργειας) |
| Υγρό Οξυγόνο |
≥200 Nm³/h |
- (υψηλό κόστος μεταφοράς) |
Υψηλό (80.000 $-100.000 $) |
Πολύ υψηλό (220 χιλιάδες $) |
Καλή (μεγάλη παραγωγή, ασταθής παροχή) |
| Εμφιαλωμένο Οξυγόνο |
≤10 Nm³/h |
- (υψηλό κόστος εργασίας) |
Χαμηλό ($5k-$8k) |
Εξαιρετικά υψηλό (500.000 $+) |
Ακατάλληλο (μικρή απόδοση, υψηλού κινδύνου) |
Σχεδιασμός περιβαλλοντικής προσαρμοστικότητας του συστήματος οξυγόνου VPSA σε εργαστήρια χημικών άνθρακα
Τα εργαστήρια χημικών άνθρακα αντιμετωπίζουν σκληρά περιβάλλοντα (υψηλή σκόνη, υψηλή περιεκτικότητα σε θείο, μεγάλες διακυμάνσεις θερμοκρασίας).Σύστημα οξυγόνου VPSAέχει πραγματοποιήσει στοχευμένες βελτιστοποιήσεις σχεδιασμού:
- Αντοχή στη σκόνη και το θείο:Η είσοδος αέρα είναι εξοπλισμένη με σύστημα αφαίρεσης σκόνης τριών σταδίων (κυκλώνας + φίλτρο σακούλας + HEPA) και αποθείωσης (ενεργού άνθρακα), αφαιρώντας το 99,9% της σκόνης και το 95% των αερίων που περιέχουν θείο, προστατεύοντας τα μοριακά κόσκινα από μόλυνση.
- Αντοχή στη διάβρωση:Το σώμα του εξοπλισμού χρησιμοποιεί επίστρωση φθοράνθρακα και τα μέρη που έρχονται σε επαφή με το οξυγόνο υιοθετούν ανοξείδωτο χάλυβα 316L, που αντιστέκεται στη διάβρωση από τα παραπροϊόντα αεριοποίησης άνθρακα (π.χ. υδρόθειο, αμμωνία).
- Προσαρμοστικότητα θερμοκρασίας:Το σύστημα είναι εξοπλισμένο με μονάδα απαγωγής θερμότητας υψηλής θερμοκρασίας και μονωτικό στρώμα χαμηλής θερμοκρασίας, εξασφαλίζοντας κανονική λειτουργία στην περιοχή από -20℃ έως 50℃—προσαρμόζεται σε ακραίες καιρικές συνθήκες στις βόρειες χημικές βάσεις άνθρακα.
Σύναψη
Τα 120 Nm³/h 94% καθαρότηταΓεννήτρια οξυγόνου VPSA, ως υψηλής απόδοσηςΕγκατάσταση οξυγόνου με βάση το PSA, έχει γίνει βασικός εξοπλισμός για την παροχή χημικού οξυγόνου άνθρακα λόγω της μεγάλης απόδοσης, της χαμηλής κατανάλωσης ενέργειας και της ισχυρής περιβαλλοντικής προσαρμοστικότητας. Βασίζεται σε προηγμένεςπροσρόφηση ταλάντευσης πίεσης για παραγωγή οξυγόνουτεχνολογία που ανταποκρίνεται στις συνεχείς, υψηλής ζήτησης ανάγκες σε οξυγόνο των διαδικασιών αεριοποίησης άνθρακα και σύνθεσης μεθανόλης, μειώνοντας ταυτόχρονα την κατανάλωση καυσίμου κατά 15% και τις εκπομπές CO2 κατά 30%. Σε σύγκριση μεΓεννήτριες οξυγόνου PSAκαι παροχή υγρού οξυγόνου, προσφέρει προφανή πλεονεκτήματα κόστους κύκλου ζωής και σταθερότητα εφοδιασμού, παρέχοντας σταθερή υποστήριξη στις επιχειρήσεις χημικών άνθρακα για την επίτευξη εξοικονόμησης ενέργειας, μείωσης εκπομπών και ασφαλούς παραγωγής. Καθώς η χημική βιομηχανία άνθρακα κινείται προς την πράσινη ανάπτυξη και την ανάπτυξη χαμηλών εκπομπών άνθρακα, ηΣύστημα οξυγόνου VPSAθα διαδραματίσει όλο και πιο κρίσιμο ρόλο στην προώθηση του μετασχηματισμού υψηλής ποιότητας του κλάδου.
