25-200m3/H εγκαταστάσεις αερίου ιατρικού βαθμού PLC γεννητριών οξυγόνου PSA

Γρήγορη γεννήτρια οξυγόνου ιατρικού βαθμού PSA παράδοσης υψηλής αγνότητας

Περιγραφή

Γεννήτρια οξυγόνου PSA: Αφότου διατηρείται σταθερή ατμοσφαιρική πίεση ο ακατέργαστος αέρας από τον αεροσυμπιεστή, το σύστημα προεπεξεργασίας αέρα αφαιρεί τις στερεές ακαθαρσίες όπως το έλαιο και η σκόνη και το μεγαλύτερο μέρος του αεριώδους νερού, και εισάγει τον πύργο προσρόφησης που εξοπλίζεται με zeolite το μοριακό κόσκινο (ZMS), όπου το άζωτο, το διοξείδιο του άνθρακα και ο υδρατμός προσροφώνται επιλεκτικά από το προσροφητικό, και περάσματα οξυγόνου μέσω του πύργου προσρόφησης, και το οξυγόνο είναι παραγωγή ως αέριο προϊόντων.

Προδιαγραφές

δομή

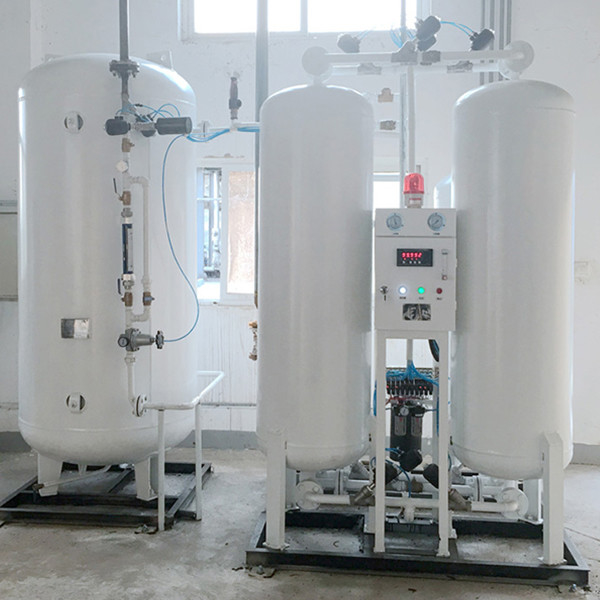

Ο εξοπλισμός παραγωγής οξυγόνου PSA αποτελείται κυρίως από τον αεροσυμπιεστή, τον κρύο στεγνωτήρα, τη συσκευή αφαίρεσης λίπους, το σύστημα προσρόφησης, τη δεξαμενή απομονωτών οξυγόνου και το σύστημα ελέγχου.

1. Αεροσυμπιεστής: Ο αεροσυμπιεστής παρέχει τον ακατέργαστο αέρα για ολόκληρο το σύστημα. Σύμφωνα με την παραγωγή αερίου του εξοπλισμού παραγωγής οξυγόνου προσρόφησης ταλάντευσης πίεσης, ο αεροσυμπιεστής που ικανοποιεί τους όρους σχεδίου επιλέγεται για την παροχή αέρα.

2. Κρύος στεγνωτήρας: Αφότου διατηρεί σταθερή ατμοσφαιρική πίεση ο αεροσυμπιεστής τον αέρα πρώτης ύλης, ο συμπιεσμένος αέρας υψηλής θερμοκρασίας και της υψηλής πίεσης εισάγει τον κρύο στεγνωτήρα για την ψύξη, την ξήρανση και την αφαίρεση ακαθαρσιών, και συμπιεσμένος αέρας της χαμηλής θερμοκρασίας και της υψηλής πίεσης λαμβάνεται.

3. Αφαιρώντας το λίπος συσκευή: Η συσκευή αφαίρεσης λίπους αφαιρεί την υδρονέφωση πετρελαίου στο συμπιεσμένο αέρα στη χαμηλή θερμοκρασία και την υψηλή πίεση για να αποτρέψει την υδρονέφωση πετρελαίου στον αέρα από την επιρροή ζωή του zeolite μοριακού κόσκινου.

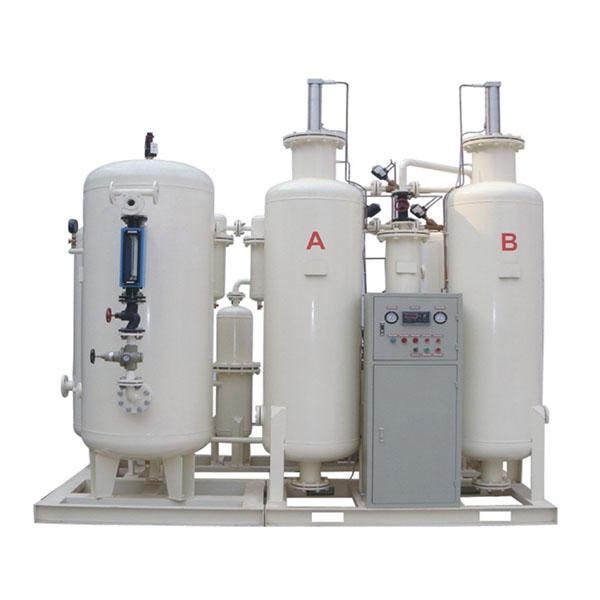

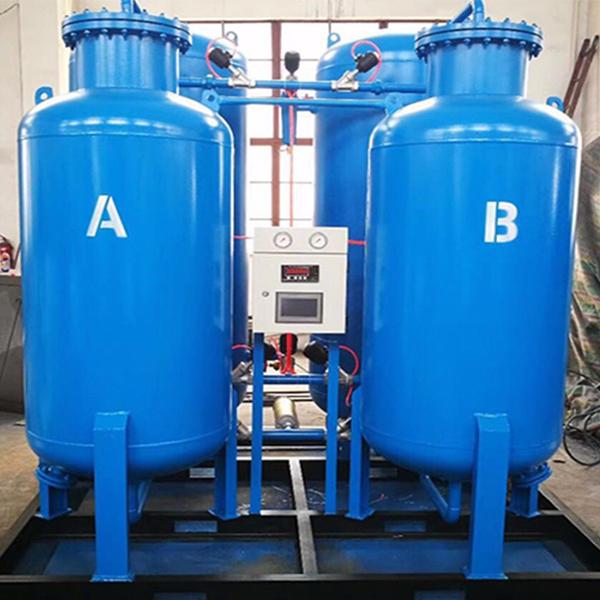

4. Σύστημα προσρόφησης: Το σύστημα προσρόφησης αποτελείται από δύο πύργους προσρόφησης που εξοπλίζονται με zeolite τις μοριακές βαλβίδες προσροφητικών και σωληνώσεων κόσκινων. Ο συμπιεσμένος αέρας στη χαμηλή θερμοκρασία και την υψηλή πίεση εισάγεται από σημείο του πύργου Α. Κατά περνώντας του στρώματος προσροφητικών, του αζώτου, το διοξείδιο του άνθρακα, το υδρατμό, τα κ.λπ. στον αέρα προσροφώνται. Το οξυγόνο συλλέγεται στην κορυφή του πύργου προσρόφησης μέσω του κρεβατιού προσρόφησης ως παραγωγή αερίου προϊόντων. Συγχρόνως, ο πύργος Β είναι στον όρο αναγέννησης. Όταν ο πύργος προσρόφησης για την προσρόφηση είναι έτοιμος να φθάσει τον κορεσμό προσρόφησης, κάτω από τη ρύθμιση του συστήματος ελέγχου, στη χαμηλή θερμοκρασία και υψηλής πίεσης ο αέρας εις:άγω τον πύργο Β στην προσρόφηση έναρξης και την παραγωγή οξυγόνου. Οι πύργοι Α και Β αναλαμβάνουν εκ περιτροπής διαδοχικά για να επιτύχουν το σκοπό της συνεχούς παραγωγής οξυγόνου.

5. Δεξαμενή απομονωτών οξυγόνου: αποθηκεύστε το αέριο προϊόντων (οξυγόνο), και διαδραματίστε έναν ρόλο στη ρύθμιση ολόκληρου του συνόλου εξοπλισμού.

6. Σύστημα ελέγχου: Ο μηχανικός εισάγει το προ-γραπτό πρόγραμμα ελέγχου βαλβίδων στον ελεγκτή PLC, ρυθμίζει το άνοιγμα και το κλείσιμο κάθε πνευματικής βαλβίδας μέσω της βαλβίδας σωληνοειδών, και πραγματοποιεί την προσρόφηση και την αναγέννηση του συστήματος προσρόφησης μέσα στον καθορισμένο χρόνο.
