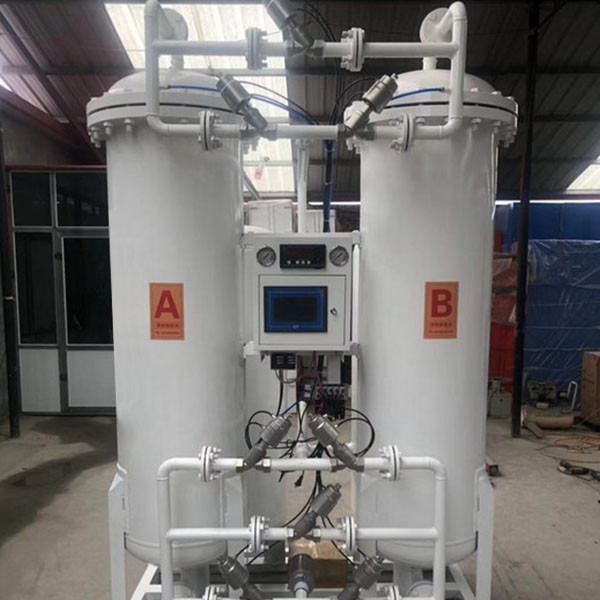

Βιομηχανική υψηλή γεννήτρια οξυγόνου προσρόφησης ταλάντευσης πίεσης συγκέντρωσης
Περιγραφή
Η γεννήτρια οξυγόνου PSA χρησιμοποιεί τον καθαρό συμπιεσμένο αέρα ως πρώτη ύλη, zeolite μοριακό κόσκινο ως προσροφητικό, και χρησιμοποιεί την αρχή της προσρόφησης ταλάντευσης πίεσης για να λάβει το οξυγόνο στη θερμοκρασία δωματίου. Σύμφωνα με τη διαφορά στο ποσό προσρόφησης οξυγόνου και αζώτου στον αέρα στην επιφάνεια του zeolite μοριακού κόσκινου και τα διαφορετικά ποσοστά διάχυσης οξυγόνου και αζώτου στο zeolite μοριακό κόσκινο, το άνοιγμα και το κλείσιμο της πνευματικής βαλβίδας ελέγχονται από τον προγραμματίσημο ελεγκτή για να πραγματοποιήσουν την προσρόφηση πίεσης και την εκρόφηση αποσυμπίεσης. διαδικασία για να ολοκληρώσει το χωρισμό του οξυγόνου και του αζώτου για να λάβει το οξυγόνο της απαραίτητης αγνότητας.
Παράμετρος
| Διαμορφώστε το αριθ. |
Ικανότητα (Nm3) |
Αγνότητα |
Πίεση εργασίας |
Κατανάλωση αέρα
≥ m3/min
|
Διαστάσεις (χιλ.)
L*W*H |
| 93-10 |
10 |
93±3% |
0,8 φραγμός |
2.17 |
2500*1300*2100 |
| 93-20 |
20 |
93±3% |
0,8 φραγμός |
4.33 |
3200*1700*2200 |
| 93-30 |
30 |
93±3% |
0,8 φραγμός |
6.5 |
2800*2200*3200 |
| 93-40 |
40 |
93±3% |
0,8 φραγμός |
8.7 |
3000*1300*2400 |
| 93-50 |
50 |
93±3% |
0,8 φραγμός |
10.83 |
3100*1300*2400 |
| 93-60 |
60 |
93±3% |
0,8 φραγμός |
13 |
3100*1600*2400 |
| 93-70 |
70 |
93±3% |
0,8 φραγμός |
15.17 |
2600*2100*2400 |
| 93-80 |
80 |
93±3% |
0,8 φραγμός |
17.33 |
2600*2100*2480 |
| 93-90 |
90 |
93±3% |
0,8 φραγμός |
19.5 |
2800*2200*3200 |
| 93-100 |
100 |
93±3% |
0,8 φραγμός |
21.7 |
2800*2200*3200 |
| 93-120 |
120 |
93±3% |
0,8 φραγμός |
26 |
3200*2700*2400 |
| 93-150 |
150 |
93±3% |
0,8 φραγμός |
32.5 |
3500*2600*2450 |
| 93-180 |
180 |
93±3% |
0,8 φραγμός |
39 |
3500*2600*2450 |
| 93-200 |
200 |
93±3% |
0,8 φραγμός |
43.3 |
3500*2600*2450 |
διόρθωση
1. Ελέγξτε την καλωδίωση του γραφείου ελέγχου, για να ελέγξετε κυρίως εάν η γραμμή έχει την εικονική σύνδεση, τη λανθασμένο σύνδεση ή το βραχυκύκλωμα. Μετά από να επιβεβαιώσει ότι είναι σωστό, ανοίξτε την παροχή ηλεκτρικού ρεύματος και τον έλεγχο εάν κάθε συστατικό και όργανο τροφοδοτούνται επάνω.
2. Ο έλεγχος εάν ο ηλεκτρομαγνητικός πειραματικός αέρας της γεννήτριας οξυγόνου, όπως η αριστερή αναρρόφηση, η εξίσωση πίεσης, η αριστερή αναρρόφηση, κ.λπ., αντιστοιχεί στον πειραματικό αέρα της πνευματικής βαλβίδας είναι σωστός, και εάν υπάρχει μια λανθασμένη σύνδεση.
3. Ανοίξτε τη βαλβίδα που εισάγει τη δεξαμενή απομονωτών αέρα της γεννήτριας οξυγόνου για να επιτρέψει στον αέρα για να εισαγάγει τη δεξαμενή απομονωτών, και να ανοίξει συγχρόνως τη βαλβίδα διαφυγής της δεξαμενής απομονωτών κενής η δεξαμενή απομονωτών έως ότου στραγγίζονται τα sundries στη δεξαμενή απομονωτών.
4. Όταν η πίεση της δεξαμενής απομονωτών αέρα φθάνει σε 0.7~0.8 (0.5-0.6) MPA, ρυθμίστε την πειραματική πίεση αέρα που μειώνει τη βαλβίδα για να κάνει την πίεση σε 0.4Mpa ή 0.5Mpa (ενιαίος διπλός εναέριος έλεγχος 0.4Mpa εναέριου ελέγχου 0.5Mpa).
5. Ανοίξτε τη βαλβίδα εισαγωγής της μηχανής οξυγόνου. Το ανοίγοντας μέγεθος της βαλβίδας είναι βασισμένο στο γεγονός ότι η πίεση της δεξαμενής απομονωτών αέρα είναι για 0.05MPA υψηλότερο από την πίεση προσρόφησης κατά τη διάρκεια της κανονικής λειτουργίας.
6. Πιέστε το χειρωνακτικό κουμπί της αριστερής βαλβίδας σωληνοειδών αναρρόφησης της γεννήτριας οξυγόνου για να κάνετε την προσιτότητα 0.8Mpa πίεσης προσρόφησης (0.6Mpa) και να διατηρήσετε την πίεση για μια χρονική περίοδο. Ελέγξτε κάθε διεπαφή της αριστερής δεξαμενής προσρόφησης που βλέπει εάν υπάρχει διαρροή αέρα, και παρατηρήστε εάν το κασκόλ έχει απαλλάξει. Ελέγξτε εάν η πίεση της αριστερής δεξαμενής προσρόφησης και η σωστή προσρόφηση τοποθετούν σε δεξαμενή τις ανόδους ή πέφτει. Εάν η διαρροή αέρα βρίσκεται, έλεγχος εάν η πνευματική βαλβίδα δεν είναι κλειστή στενά ή κολλιέται με την ένωση της σκουριάς. Ελέγξτε την εξίσωση πίεσης με τον ίδιο τρόπο, και τη σωστή προσρόφηση.
7. Ανοίξτε το διακόπτη γεννητριών οξυγόνου. Δεδομένου ότι το αέριο προσρόφησης στον πύργο προσρόφησης πρέπει να αντικατασταθεί όταν ανοίγεται ακριβώς, τη βαλβίδα που εισάγει τη δεξαμενή αποθήκευσης οξυγόνου δεν πρέπει να ανοίξουν προς το παρόν, και να αφήσει τον κύκλο εργασίας πύργων προσρόφησης γεννητριών οξυγόνου για 2-3 κύκλους, και έπειτα αργά να ανοίξει τη βαλβίδα παραγωγής αερίου οξυγόνου, και να το ανοίξει όσο το δυνατόν μικρότερο να επιτρέψει στο καθαρό οξυγόνο για να εισαγάγει τη δεξαμενή αποθήκευσης οξυγόνου. Συγχρόνως, ανοίξτε τη βαλβίδα διαφυγής της δεξαμενής απομονωτών σε κενό αυτό, και στραγγίξτε τα sundries στη δεξαμενή απομονωτών.
8. Ανοίξτε τη γεννήτρια οξυγόνου backflush η βαλβίδα.
9. Αφότου φθάνει η πίεση της δεξαμενής οξυγόνου σε 0,6 MPA ~ 0,7 MPA (0.4Mpa-0.5Mpa), ρυθμίστε την πίεση οξυγόνου που μειώνει τη βαλβίδα για να κάνει την προσιτότητα πίεσης εξόδου την απαραίτητη αξία του χρήστη.
10. Ανοίξτε τη βαλβίδα εξίσωσης και ελέγξτε την εξισώνοντας διαφορά πίεσης μεταξύ 0.05MPA-0.1MPA. (Εάν η πίεση εξισώνεται από τον αριστερό πύργο στο σωστό πύργο, η εξισωμένη πίεση του αριστερού πύργου = η πίεση προσρόφησης του αριστερού πύργου - η πίεση όταν ολοκληρώνεται η εξίσωση πίεσης του αριστερού πύργου, και η πίεση εξίσωσης του σωστού πύργου = η πίεση όταν ολοκληρώνεται η εξίσωση πίεσης του σωστού πύργου)
11. Επανειλημμένα ρυθμίστε τη βαλβίδα εξίσωσης πίεσης και τη βαλβίδα εισαγωγής έως ότου καλύπτουν η πίεση προσρόφησης και η εξισώνοντας πίεση πίεσης τις απαιτήσεις συγχρόνως.
12. Αργά ανοίξτε τη βαλβίδα του λιμένα δειγματοληψίας του μετρητή οξυγόνου, και ο όγκος οξυγόνου ελέγχεται σε 300-500 μιλ. Εάν υπάρχει μετρητής απουσίας ροής, μπορείτε να αισθανθείτε τον όγκο οξυγόνου με το πίσω μέρος του χεριού σας, και μπορείτε να αισθανθείτε έναν αέρα μικρού ποσού που φυσά μέσω του πίσω μέρους του χεριού σας.
13. Αφότου ολοκληρώνεται το βήμα ξεκινήματος παραγωγής οξυγόνου, η αγνότητα θα αυξηθεί αργά για να φθάσει στο στόχο συμβάσεων.
